KSF返回
Parker 20
Dixon F
Aeroquip FD43
Tomco A180/PT400/T500
Hansen 1000/400/500
Enerpac 24KM/30KM/37K
- 应用&特性
- 图纸&规格
- 技术&帽塞
产品特性：
采用优质钢和铜棒加工
不锈钢的钢珠，弹簧保证了最大程度地防锈并延长使用寿命。
应用场合：
这款美式接头主要应用于气压管线和气动工具上。
产品规格：
材质: 主体优质钢镀锌或铜材质
密封件: 标准NBR丁腈橡胶， FKM,EPDM可供选择
背托环: PTFE
工作温度：用标准密封圈-25℃ + 125℃

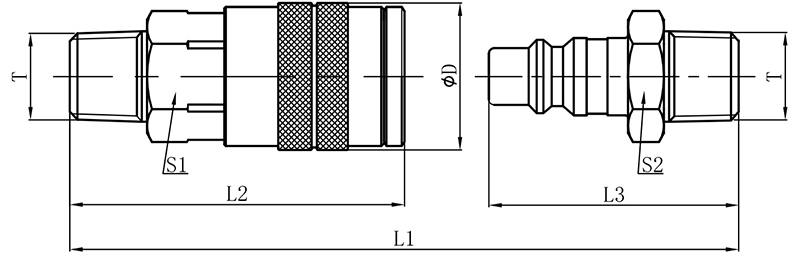

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | S2 | T | 材质 | 母接头编号 | 公接头编号 |
| 4 | 6.3 | 73 | 49 | 42.5 | 22 | 19 | 14 | 1/4"NPT | Brass 铜 | KSF-B-04F-NPT-M | KSF-B-04M-NPT-M |
| 6 | 10 | 90 | 65 | 48.5 | 28 | 22 | 19 | 3/8"NPT | Steel 铁 | KSF-06F-NPT-M | KSF-06M-NPT-M |
| 3/8"NPT | Brass 铜 | KSF-B-06F-NPT-M | KSF-B-06M-NPT-M | ||||||||
| 8 | 12.5 | 108 | 80.5 | 59 | 30.5 | 25.4 | 22 | 1/2"NPT | Steel 铁 | KSF-08F-NPT-M | KSF-08M-NPT-M |

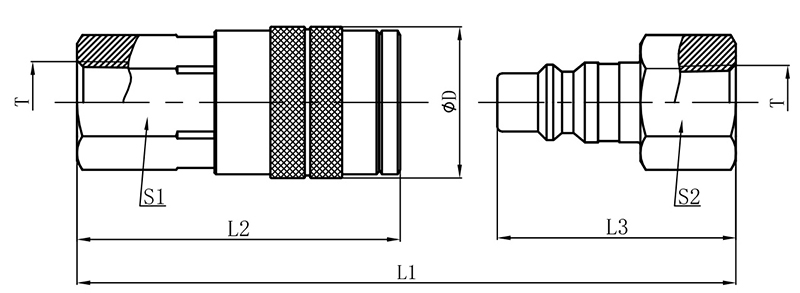

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | S2 | T | 材质 | 母接头编号 | 公接头编号 |
| 4 | 6.3 | 67.7 | 46.8 | 40.5 | 22 | 19 | 16 | 1/4"NPT | Brass 铜 | KSF-B-04F-NPT | KSF-B-04M-NPT |
| 6 | 10 | 82.5 | 61 | 45 | 28 | 22 | 20.5 | 3/8"NPT | Steel 铁 | KSF-06F-NPT | KSF-06M-NPT |
| 3/8"NPT | Brass 铜 | KSF-B-06F-NPT | KSF-B-06M-NPT | ||||||||
| 8 | 12.5 | 101.8 | 75.3 | 58 | 30.5 | 25.4 | 25.4 | 1/2"NPT | Steel 铁 | KSF-08F-NPT | KSF-08M-NPT |

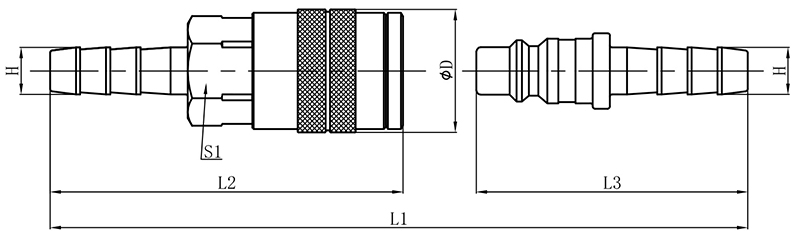

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | H | T | 材质 | 母接头编号 | 公接头编号 |
| 4 | 6.3 | 94.5 | 60.5 | 53.5 | 22 | 19 | 8.4 | 1/4"NPT | Brass 铜 | KSF-B-04F-NPT-H | KSF-B-04M-NPT-H |
| 6 | 10 | 119.5 | 80 | 63 | 28 | 22 | 10.9 | 3/8"NPT | Steel 铁 | KSF-06F-NPT-H | KSF-06M-NPT-H |
| 3/8"NPT | Brass 铜 | KSF-B-06F-NPT-H | KSF-B-06M-NPT-H | ||||||||
| 8 | 12.5 | 136.5 | 93 | 75 | 30.5 | 25.4 | 13 | 1/2"NPT | Steel 铁 | KSF-08F-NPT-H | KSF-08M-NPT-H |
技术特性：
| 规格 | 最大工作压力 | 最小爆破压力 | |||||
| 接头体 | 接头套 | 连接下 | |||||
| 力浦液压 | 国际标准 | (bar) | (bar) | (bar) | (bar) | ||
| 04 | 6.3 | 20 | 207 | 207 | 552 | ||
| 06 | 10 | 20 | 207 | 207 | 552 | ||
| 08 | 12.5 | 20 | 138 | 138 | 552 | ||
