- 应用&特性
- 图纸&规格
- 技术&帽塞
产品特性：
按照国际标准7241-1B标准生产
广泛的金属(黄铜，钢和不锈钢)和密封材料允许他们与大多数流体兼容。
针阀设计可以加大流体的通过量
锁定球系统可快速连接和断开接头
双向流
可提供塑料和铝制防尘帽塞
应用场合：
KSB系列适用于各种液压应用，主要在半导体工业、气动和液压手动工具、食品装瓶业、船艇业、造船业、海洋工业、制药业、交通运输业、水电站等。
产品规格：
标准: 国际标准 7241-1B
材质:主体优质钢镀锌
密封件: 标准NBR丁腈橡胶， FKM,EPDM可供选择
背托环: PTFE
工作温度: 用标准密封圈 -25℃ + 125℃

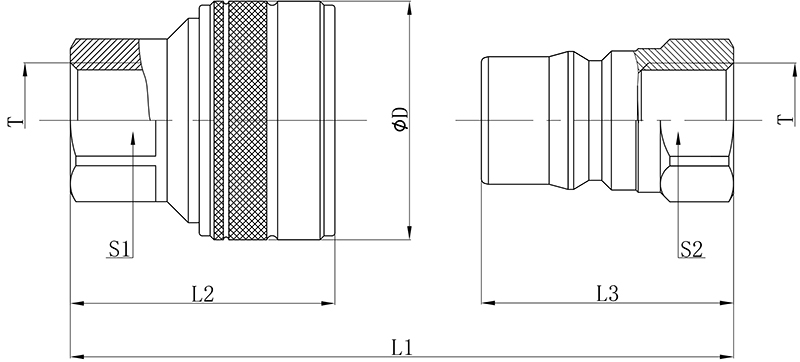

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 04 | 6.3 | 52.0 | 38.0 | 35.0 | 28.0 | 19.0 | 19.0 | 1/4"NPT | KSB-Z-04F-NPT | KSB-Z-04M-NPT |
| 06 | 10 | 56.0 | 42.0 | 39.0 | 35.0 | 22.0 | 22.0 | 3/8"NPT | KSB-Z-06F-NPT | KSB-Z-06M-NPT |
| 08 | 12.5 | 63.0 | 46.0 | 45.0 | 44.0 | 27.0 | 27.0 | 1/2"NPT | KSB-Z-08F-NPT | KSB-Z-08M-NPT |
| 12 | 20 | 74.0 | 54.0 | 53.5 | 52.0 | 34.0 | 34.0 | 3/4"NPT | KSB-Z-12F-NPT | KSB-Z-12M-NPT |
| 16 | 25 | 87.0 | 64.0 | 63.0 | 60.0 | 41.0 | 41.0 | 1"NPT | KSB-Z-16F-NPT | KSB-Z-16M-NPT |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大流量 | 最小爆破压力 | ||||||
| 连接下 | ||||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | |||||
| 04 | 6.3 | 350 | 45 | 90 | 1600 | |||||
| 06 | 10 | 350 | 106 | 220 | 2100 | |||||
| 08 | 12.5 | 350 | 189 | 380 | 1500 | |||||
| 12 | 20 | 250 | 288 | 560 | 1000 | |||||
| 16 | 25 | 200 | 379 | 760 | 880 | |||||
防尘帽塞：

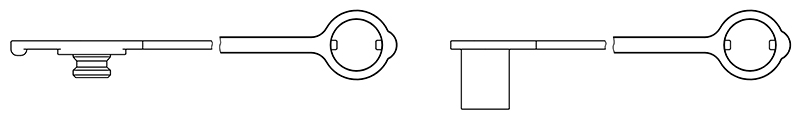

| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | 颜色 | ||
| 04 | 6.3 | KSB-04-PDP | KSB-04-PDC | 塑料 | 蓝色 | ||
| 06 | 10 | KSB-06-PDP | KSB-06-PDC | 塑料 | 蓝色 | ||
| 08 | 12.5 | KSB-08-PDP | KSB-08-PDC | 塑料 | 蓝色 | ||
| 12 | 20 | KSB-12-PDP | KSB-12-PDC | 塑料 | 蓝色 | ||
| 16 | 25 | KSB-16-PDP | KSB-16-PDC | 塑料 | 蓝色 | ||
| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | |||
| 04 | 6.3 | KSB-04-ADP | KSB-04-ADC | 铝 | |||
| 06 | 10 | KSB-06-ADP | KSB-06-ADC | 铝 | |||
| 08 | 12.5 | KSB-08-ADP | KSB-08-ADC | 铝 | |||

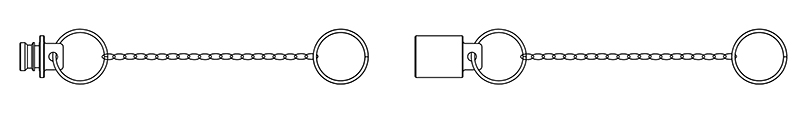

| 12 | 20 | KSB-12-ADP | KSB-12-ADC | 铝 | |||
| 16 | 25 | KSB-16-ADP | KSB-16-ADC | 铝 | |||
