产品特性：
高压螺纹连接，最高可达600公斤
双止阀螺纹连接
自锁连接机构，防止振动造成的意外断开。
螺纹系统允许在残压下的螺纹连接
设计和使用的材料使它能抵抗重型机械
KSG4&KSG6的防尘帽塞可通用
应用场合：
它是专为涉及非常高压和严峻压力脉冲条件的重型应用。
如液压千斤顶、液压锤、建筑厂房、移动设备、拆迁和农业等行业。
产品规格：
材质:主体优质钢镀锌
密封件: 标准NBR丁腈橡胶， FKM,PU&EPDM可供选择
背托环: PTFE
工作温度: 用标准密封圈 -25℃ + 125℃

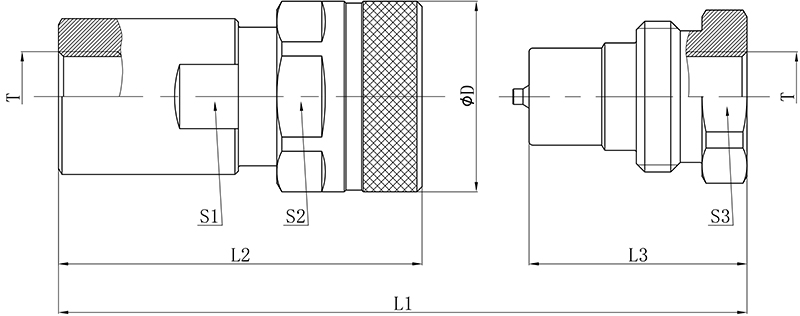

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | S2 | S3 | T | 母接头编号 | 公接头编号 |
| 06 | 10 | 89.5 | 75.8 | 48.0 | 40.0 | 30.0 | 36.0 | 32.0 | 3/8"BSP | KSG6-06F-BSP | KSG6-06M-BSP |
| 3/8"NPT | KSG6-06F-NPT | KSG6-06M-NPT | |||||||||
| 08 | 12.5 | 102.0 | 84.5 | 53.0 | 45.0 | 34.0 | 41.0 | 34.0 | 1/2"BSP | KSG6-08F-BSP | KSG6-08M-BSP |
| 1/2"NPT | KSG6-08F-NPT | KSG6-08M-NPT | |||||||||
| 12 | 20 | 121.0 | 105.0 | 63.0 | 55.0 | 41.0 | 50.0 | 46.0 | 3/4"BSP | KSG6-12F-BSP | KSG6-12M-BSP |
| 3/4"NPT | KSG6-12F-NPT | KSG6-12M-NPT | |||||||||
| 16 | 25 | 138.5 | 124.3 | 72.0 | 60.5 | 50.0 | 55.0 | 50.0 | 1"BSP | KSG6-16F-BSP | KSG6-16M-BSP |
| 1"NPT | KSG6-16F-NPT | KSG6-16M-NPT | |||||||||
| 20 | 31.5 | 167.0 | 152.5 | 86.0 | 80.0 | 65.0 | 75.0 | 65.0 | 1-1/4"BSP | KSG6-20F-BSP | KSG6-20M-BSP |
| 1-1/4"NPT | KSG6-20F-NPT | KSG6-20M-NPT | |||||||||
| 24 | 40 | 187.8 | 172.0 | 95.0 | 98.0 | 75.0 | 90.0 | 80.0 | 1-1/2"BSP | KSG6-24F-BSP | KSG6-24M-BSP |
| 1-1/2"NPT | KSG6-24F-NPT | KSG6-24M-NPT |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大压力 | 最小爆破压力 | 液体溢出量 | |||||||
| 接头体 | 接头套 | 连接下 | ||||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | ||||
| 06 | 10 | 600 | 18 | 18 | 3000 | 3000 | 3000 | 1.9 | ||||
| 08 | 12.5 | 600 | 23 | 23 | 2500 | 2700 | 2200 | 2.7 | ||||
| 12 | 20 | 500 | 45 | 45 | 2400 | 2600 | 2100 | 9.3 | ||||
| 16 | 25 | 460 | 106 | 106 | 2300 | 2600 | 2000 | 16 | ||||
| 20 | 31.5 | 360 | 189 | 189 | 1500 | 1500 | 1500 | 30 | ||||
| 24 | 40 | 360 | 300 | 300 | 1200 | 1500 | 1500 | 54 | ||||

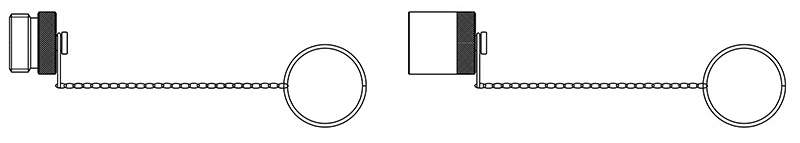

防尘帽塞：
| 力浦液压 | 国际标准 | 母接头防尘塞 | 公接头防尘帽 | 材质 | |||
| 04 | 6.3 | KSG6-04-ADP | KSG6-04-ADC | Aluminum 铝 | |||
| 06 | 10 | KSG6-06-ADP | KSG6-06-ADC | Aluminum 铝 | |||
| 08 | 12.5 | KSG6-08-ADP | KSG6-08-ADC | Aluminum 铝 | |||
| 12 | 20 | KSG6-12-ADP | KSG6-12-ADC | Aluminum 铝 | |||
| 16 | 25 | KSG6-16-ADP | KSG6-16-ADC | Aluminum 铝 | |||
