产品特性：
按照标准国际标准14541生产
双止阀螺纹连接
末端有多种螺纹形式可供选择：BSP, NPT, 公制螺纹等
自锁连接机构，防止振动造成的意外断开。
螺纹系统允许在残压下的螺纹连接
应用场合：
推荐用于建筑设备，拆除设备，农业机械和其他重型工业应用。
产品规格：
标准: 国际标准 14541
材质:主体优质钢镀锌
密封件: 标准NBR丁腈橡胶， FKM,EPDM可供选择
背托环: PTFE
工作温度: 用标准密封圈 -25℃ + 125℃

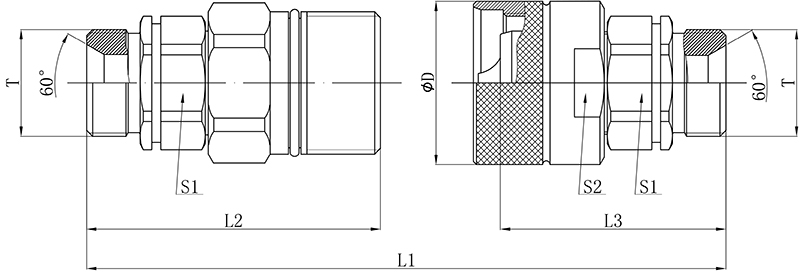

| 力浦液压 | 国际标准 | L1 | L2 | L3 | ØD | S1 | S2 | T | 母接头编号 | 公接头编号 |
| 06 | 10 | 98.5 | 64.2 | 49.5 | 34.5 | 22.0 | 30.0 | 3/8"BSP | KSG3-BK60-06-06F-BSP | KSG3-BK60-06-06M-BSP |
| 08 | 12.5 | 101.0 | 65.5 | 52.5 | 42.0 | 27.0 | 36.0 | 3/8"BSP | KSG3-BK60-08-06F-BSP | KSG3-BK60-08-06M-BSP |
| 103.0 | 66.5 | 53.5 | 1/2"BSP | KSG3-BK60-08-08F-BSP | KSG3-BK60-08-08M-BSP | |||||
| 101.0 | 65.5 | 52.5 | M16×1.5 | KSG3-BK60-08F-M1615 | KSG3-BK60-08M-M1615 | |||||
| 109.0 | 69.5 | 56.5 | M20×1.5 | KSG3-BK60-08F-M2015 | KSG3-BK60-08M-M2015 | |||||
| 105.0 | 67.5 | 54.5 | M22×1.5 | KSG3-BK60-08F-M2215 | KSG3-BK60-08M-M2215 |
技术特性：
| 规格 | 最大工作压力 | 额定流量 | 最大流量 | 最小爆破压力 | 液体溢出量 | ||||||
| 接头体 | 接头套 | 连接下 | |||||||||
| 力浦液压 | 国际标准 | (bar) | (l/m) | (l/m) | (bar) | (bar) | (bar) | (cc) | |||
| 06 | 10 | 400 | 23 | 46 | 1300 | 1500 | 1800 | 1.4 | |||
| 08 | 12.5 | 400 | 45 | 90 | 1200 | 1500 | 1400 | 2.7 | |||

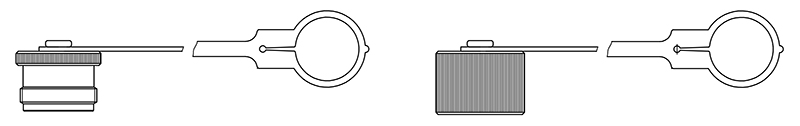

防尘帽塞：
| 力浦液压 | 国际标准 | 公接头防尘塞 | 母接头防尘帽 | 材质 | 颜色 | |||
| 06 | 10 | KSG3-06-PDP | KSG3-06-PDC | 塑料 | 红色 | |||
| 08 | 12.5 | KSG3-08-PDP | KSG3-08-PDC | 塑料 | 红色 | |||

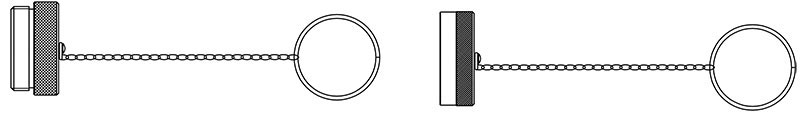

| 力浦液压 | 国际标准 | 公接头防尘塞 | 母接头防尘帽 | 材质 | |||
| 06 | 10 | KSG3-06-ADP | KSG3-06-ADC | 铝 | |||
| 08 | 12.5 | KSG3-08-ADP | KSG3-08-ADC | 铝 | |||
